美國道化學(xué)Methocel纖維素醚產(chǎn)品介紹（7）-性質(zhì)（薄膜）
七、性質(zhì)（薄膜）
一般性質(zhì)
由Methocel產(chǎn)品的組成可以軋制、澆鑄或壓制有支撐的高強度水溶性薄膜。這些清徹、光滑的薄膜或涂層能抗油、抗油脂和抗許多溶劑。當(dāng)它用惰性材料作為填料時是有效的粘合劑，可應(yīng)用于涂料和涂層。
1、Methocel產(chǎn)品的未增塑薄膜
比重1.39
面積系數(shù)in2/lb/mil24000
炭化溫度290~305℃
濕氣穿透率38℃，百分之90~100 RH67.5gm/100in2/24hr/mil
氧穿透率24℃25CC/100in2/24hr/mil
抗張強度24℃，百分之50 RH8500~11400lb/in2
延伸率24℃，百分之50 RH百分之10~15
對紫外光線穩(wěn)定性（褪色計爆光500小時）優(yōu)良
耐油和耐溶劑性優(yōu)良
耐磨性23.9PSi/mil
MIT2mil薄膜反復(fù)折疊次數(shù)
1公斤負(fù)荷12000
無負(fù)荷32000
紫外線400透射百分之54.6
290透射（2mil膜）百分之49
210透射百分之25.7
折射率1.49
2、MethocelE牌號薄膜
軟化點240℃
熔點260℃
炭化溫度270℃
3、與添加劑的混溶性
Methocel產(chǎn)品在涂料和薄膜中可以與廣泛不同的材料相結(jié)合，如淀粉、動物膠、皂、糊精、水溶性樹脂和水溶性樹膠。經(jīng)氧化和氯化的淀粉和糊精，可以以百分之40的最高量并入Methocel產(chǎn)品的混溶薄膜中。
在上述粉未性質(zhì)已介紹了某些添加劑可使用于Methocel產(chǎn)品中。
4、增塑性
為了增加薄膜的堅韌性，各種增塑劑可使用于Methocel產(chǎn)品，混有增塑劑后，可賦予卓越的延伸性。用于保持抗張強度的增劑包括二縮三乙二醇；三縮四乙二醇；聚乙二醇E6000；三乙醇胺和N-乙酰乙二醇胺（N-acetyl ethanolamine）。用于食品的增塑劑可采用甘油；丙二醇和山梨糖醇（D-Sorbitol）。
5、溶介因數(shù)
經(jīng)適當(dāng)增塑的Methocel產(chǎn)品的薄膜，在它們的凝膠溫度下可溶于水中，用較冷的水處理可溶性薄膜，能使它更易溶解。
6、抗水性
水和有機溶劑的混和組成不可能容有其他的天然或合成橡膠。如果希望要減少水不溶性，可將一種水不溶性樹脂—Ethocel乙基纖維素在無水有機溶劑中加入于Methocel E的組成中，使制成的薄膜可獲得予定的水不溶性。因此，在制取薄膜時，已越來越多的使用Methocel來提高抗水溶性。
7、不溶性
Methocel產(chǎn)品可通過分子結(jié)構(gòu)中含有的剩余羥基的縮合反應(yīng)來制備不溶于水和其他溶劑的涂層和薄膜。
只要在鏈之間的微量交聯(lián)就足以獲得Methocel產(chǎn)品的不溶性涂層和薄膜。某些物質(zhì)可用于這種縮合反應(yīng)，它包括尿醛和三聚氰胺—甲醛樹脂，多元酸、無水二醛化物和多酚化合物，如丹寧酸。下表中列出了一些物質(zhì)以及它們的不溶效果，它們可應(yīng)用于所有類型的Methocel產(chǎn)品。

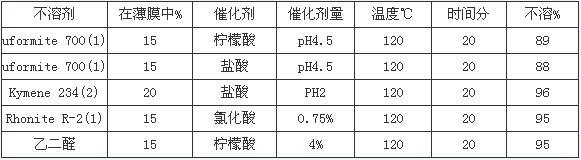

表15添加劑在不溶解Methocel中的影響
將Methocel薄膜于95℃，浸泡在丹寧酸中1分鐘可獲百分之85的不溶性；若在95℃，浸泡30分鐘可轉(zhuǎn)為百分百的不溶。
（1）Rohm & Hass Co
（2）Hercules Powder Co
8、抗溶劑性
Methocel產(chǎn)品的薄膜和涂層，不受動物油、植物油、油脂和石油烴的影響，不同類型的MethocelA、F、K牌號產(chǎn)品是最富有抗溶劑的能力。
9、熱塑成形
為了制備MethocelE纖維素醚和丙二醇，以及其他增塑劑的一種干法混合組分，可以使用擠壓成型、注模和壓模的方法。這樣的混和物可在室溫，于螺旋式摻和器中予以混合，并用一只適用于粉末的加料器配套。如果將這種干的混和物首先通過一整套壓滾或球磨予以磨細(xì)，則大多數(shù)加料器均能使用。Methocel纖維素醚和丙二醇，以及其他增塑劑可在溫度120~190℃直接壓制或模壓成水溶性板。經(jīng)適當(dāng)增Methocel板和管子可在130℃左右焊接。 |
